寬帶外抑制抗干擾強防雷型GPS天線
1.該天線屬于北斗衛星/GPS衛星信號接收天線，主要用于移動通信基站衛星定位，系統授時以及其它需要獲取北斗衛星/GPS衛星信號的各種領域，滿足目前導航定位設備多系統兼容的需求，可與國內外多種接收機配套使用，廣泛應用于導航定位、跟蹤監測、安防測控以及軍事等領域。2.該天線接收天線增益高軸比好，方向圖波束寬，低仰角信號的接收效果良好，在各種惡劣環境下能正常工作。該天線低噪放部分采用低噪聲放大電路設計，確保增益高噪聲低，從而提升了定位、通信的準確和成功率。
3.該天線采用整體全密封設計，外觀美觀，防水性、防腐性以及耐高溫性良好，天線罩采用防紫外線抗老化的工程塑料，為天線長期在戶外惡劣環境下工作提供保障。
18917114680
一、北斗GPS陶瓷介質天線技術指標
技術要求 | 技術指標 |
頻率 Operating Frequency | 1568 ±15MHz |
帶寬 Band Width | |
增益 Gain | ≥4.5dBi |
輸出駐波比 Output VSWR | ≤1.5 |
極化 Polarization | 右旋圓極化(RHCP) |
阻抗 Impendance | 50Ω |
二、天線指標（含LNA）
技術要求 | 技術指標 |
接收頻率 Operating Frequency | 1575.420±1.023MHz 1561.096±2.046MHz |
極化方式 Polarization | 右旋圓極化(RHCP) |
天線增益 Gain | 38±2dBi |
軸比 Axis ratio | ≤4.5dB@中心頻率 |
前后比Front to back Power | ≥10dB |
噪聲系數Noise figure | ≤2dB |
輸出駐波比Output VSWR | ≤2.0:1 |
輸出阻抗Output impedence | 50Ω |
帶外抑制Out of band rejection | f0=1568MHz±65MHz：≥30dBc f0=1568MHz±100MHz：≥65dBc (不帶前置濾波器) |
帶內增益平坦度Passband Ripple | 1575.42MHz±1.023MHz : ≤1dB |
1561.098MHz±2.046MHz : ≤1dB | |
LNA 輸出1dB壓縮點 1dB Compression Point Output | ≥0dBm（僅LNA） |
大信號阻塞Jam rejection of large signal 在這些情況下接收機能正常工作 | 在偏離中心頻率100MHz的頻率上加0dBm大信號時，GPS天線帶內增益變化小于2dB；在偏離中心頻率60MHz的頻率上加-10dBm大信號時，GPS天線帶內增益變化小于2dB； |
工作電壓 Operating Voltage | 3.5V～12V |
工作電流 Operating Current | ≤ 20mA 在全部環境條件下 |
三、工作環境
工作相對濕度Relative Humidity | 90% |
工作溫度Operating Temperature | -40℃～ +80℃ |
儲存溫度Store Temperature | -45℃～ +85℃ |
使用環境Operation Environment | 室外, 滿足IP67要求 |
四、結構特性
天線尺寸Dimension | Φ80X80mm，見結構圖紙 |
輸出接頭Connector | N-K |
天線罩 Radome | 工程塑料 ASA，添加防老化劑與紫外吸收劑 |
天線重量Weigh | 0.8kg（含安裝件） |
工作風力Wind resistance | 140Km/h |
五、可靠性要求
雷擊浪涌性能(Surge resistion) | 按照 IEC61000-4-5標準，CWG組合波，能經受住 1.2/50uS沖擊電壓 5KV，或 8/20uS沖擊電流 2.5KA，正負各 5次。 |
抗靜電性能(ESD protection) | IEC6100-4-2等級3。 |
平均無故障間隔時間(MTBF) | ≥ 80000小時。 |

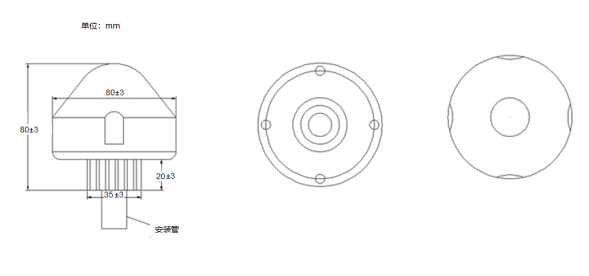

六、結構圖和安裝圖
